Τόπος καταγωγής: | ΚΊΝΑ |
Μάρκα: | JJR |
Πιστοποίηση: | ISO9000 |
Αριθμό μοντέλου: | YKD9320E |
Ποσότητα παραγγελίας min: | 1SET |
---|---|
Συσκευασία λεπτομέρειες: | Σε ξύλινες περιπτώσεις |
Χρόνος παράδοσης: | 1Month |
Όροι πληρωμής: | T-T, L/C |
Δυνατότητα προσφοράς: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
Υψηλό φως: | να κάνει λοξοτομή δοντιών εργαλείων μηχανή,Κάνοντας λοξοτομή και στρογγυλεύοντας μηχανή εργαλείων |

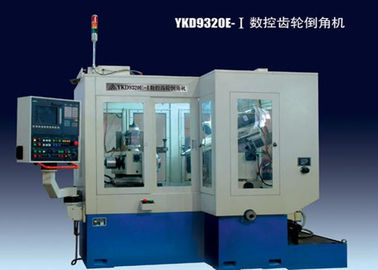

12KVA να κάνει λοξοτομή εργαλείων μηχανή με CNC άξονα Siemens 802d 4 το σύστημα, κόπτες κραμάτων καρβιδίου
Περιγραφή:

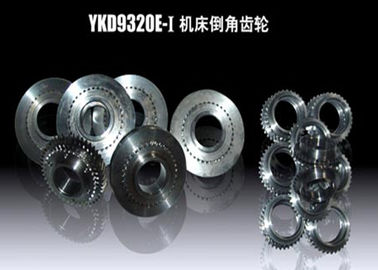

Αυτό είναι μια CNC μηχανή που σχεδιάζεται πρώτιστα για να κάνει λοξοτομή τα εργαλεία μετατόπισης στα κιβώτια εργαλείων που χρησιμοποιούνται για τα αυτοκίνητα. Τα Disc-type εργαλεία και τα εργαλεία δαχτυλιδιών με τις αιχμηρές γωνίες και τις στρογγυλές γωνίες μπορούν να προσαρμοστούν σε αυτήν την μηχανή. Οι κόπτες κραμάτων καρβιδίου στερεώνονται μηχανικά στη μηχανή. Η μηχανή μορφωματικός-σχεδιάζεται και τακτοποιείται οριζόντια, και εξοπλίζεται με μια πλήρης-περίφραξη. Η αρχή εργασίας της μηχανής είναι διαλείπουσα δόντι στο δόντι να κάνει λοξοτομή. Η μηχανή που εξοπλίζεται με ένα CNC άξονα SIEMENS 802D 4 σύστημα κάνει λοξοτομή ταυτόχρονα τα δόντια και στις δύο πλευρές συμμετρικές για το κέντρο του εργαλείου που επεξεργάζεται στη μηχανή με δύο κόπτες άλεσης προσώπου. Η κίνηση τροφών της μηχανής εκτελείται από τους κόπτες. Αφότου τελειώνουν ένα δόντι, οι άξονες κοπτών ανακουφίζουν και οι δείκτες κομματιών προς κατεργασία για να κάνουν λοξοτομή το επόμενο δόντι. Χαρακτηρισμένη από την υψηλή αποδοτικότητα, που βελτιστοποιείται επεξεργαμένος την ποιότητα και την εύκολη λειτουργία στη μηχανή, η μηχανή μπορεί να ικανοποιήσει τις ανάγκες και για τη μικρή δοκιμαστική παραγωγή μερών των νέων προϊόντων και για τη μαζική παραγωγή.
Προδιαγραφές:
Μέγιστη διάμετρος της εργασίας |
χιλ. |
φ200 |
Μέγιστη ενότητα της εργασίας |
χιλ. |
5 |
Τρύπα του άξονα εργασίας |
|
φ90H6 |
Τρύπα του άξονα κοπτών |
|
7:24 (κωνικότητα) ISO40 |
Τρύπα του προσαρμοστή αξόνων κοπτών |
|
φ14H6 |
Να κάνει λοξοτομή γωνία: γωνίες |
|
80~130° |
Γωνία ρύθμισης του άξονα κοπτών: οριζόντιος |
|
0~45° |
Μέγιστο πέρασμα του άξονα κοπτών |
χιλ. |
200 |
Κάθετη ρύθμιση του workhead |
χιλ. |
150 |
Οριζόντιο πέρασμα του workhead |
χιλ. |
200 |
Ταχύτητα του άξονα κοπτών |
περιστροφή/λεπτό |
Μέχρι 5000 |
Παραγωγικότητα |
teeth/m |
>60 |
Συνολική δύναμη της μηχανής |
KVA |
12 |
Γενικές διαστάσεις (L×W×H) |
χιλ. |
2100×1650×2140 |
Καθαρό βάρος |
κλ |
4500 |
Σχεδιάγραμμα επιχείρησης:
Η επιχείρηση του Yong Heng σύλλεξε πολλούς πεπειραμένους εμπειρογνώμονες. Αυτή η ομάδα είναι μόλυβδος από τους ανθρώπους έχει κατά τη διάρκεια των δεκαετιών εμπειρίας, και γεμισμένος με τους νέους, ενεργητικούς μηχανικούς. Με την ισχυρή έρευνα και ανάπτυξη της δυνατότητας, η επιχείρησή μας έβαλε την εξαιρετική προσπάθεια στην ανάπτυξη των πλήρων συνόλων μηχανημάτων εργαλείων. Τώρα είμαστε σε θέση να παρέχουμε τον πελάτη μας τα κύρια προϊόντα ως εξής: Διαμορφωτές εργαλείων, ευθείες γεννήτριες εργαλείων λοξοτμήσεων, σπειροειδείς γεννήτριες εργαλείων λοξοτμήσεων, σπειροειδείς μύλοι εργαλείων λοξοτμήσεων, Hypoid ελεγκτές εργαλείων, Lappers εργαλείων, αποσβήνοντας Τύπος εργαλείων, να κάνει λοξοτομή εργαλείων μηχανές, εργαλείο Hobbers, ακονίζοντας μηχανές, κάθετα & οριζόντια επεξεργαμένος στη μηχανή κέντρα, ειδικοί μειωτές ταχύτητας ακρίβειας, ρόλος Stander για το άνευ ραφής τέντωμα σωλήνων που μειώνει το μύλο, οικογένεια συζεύξεων εργαλείων, χαμηλές συσκευές Drive και περιβαλλοντικός προστατευτικός εξοπλισμός 16 ειδών, περισσότερων από 30 οικογενειών, και περισσότερων από 150 τύπων και προδιαγραφών. Η εστίαση επιχείρησης στην ανάπτυξη των βαρέων καθηκόντων, μεγάλων CNC μηχανημάτων εργαλείων, που απαιτούνται επειγόντως από την κυβέρνηση και κάνουν να βιομηχανοποιήσουν το συντομότερο δυνατόν, παρέχει μια μεγάλη ποικιλία των προηγμένων μηχανημάτων εργαλείων στην αγορά. Η επιχείρηση χρησιμοποιεί το κύριο τρισδιάστατο λογισμικό σχεδιασμού για να αναπτυχθεί και το σχεδιασμό. Η επιχείρηση συνδυάζει την παραγωγή με την έρευνα και την ανάπτυξη με τη συνεργασία με το πανεπιστήμιο TIANJIN και άλλα κολλέγια για πολλά έτη.
