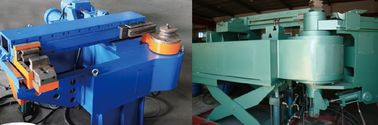

Κάμπτοντας γραμμή παραγωγής επιτροπής μεμβρανών σωλήνων Γ ανθεκτική στη θερμότητα

Κάμπτοντας γραμμή παραγωγής επιτροπής μεμβρανών σωλήνων Γ ανθεκτική στη θερμότητα



 (Ⅰ) χαρακτηριστικά

  Η συσκευή παρέχεται από τον τρόπο άνοιξε την επάνω φόρμα και το up/down της κατώτερης φόρμας. Όποιος είναι πολύ κατάλληλος για το μικρό σύστημα κάμψεων αγκώνων Ρ. Το σημείο του ελέγχου, η χρήση του κωδικοποιητή σφυγμού, ταχύτητα κάμπτει, συμπληρωματική πίεση με την ανάλογη βαλβίδα εισαγωγών. Παράμετροι που τίθενται από την οθόνη αφής.

    (Ⅱ) σκοπός

     Η συσκευή χρησιμοποιείται κυρίως superheater, reheater, επεξεργασία sperpetuator εξοικονομητών του large-capacity λέβητα εγκαταστάσεων παραγωγής ενέργειας.

     Τα υλικά σωλήνων Β είναι χάλυβας άνθρακα (20G, SA210A, SA178C, κ.λπ.), ανθεκτικός στη θερμότητα χάλυβας κραμάτων (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, κ.λπ.), ανοξείδωτο (SA213-TP304H, TP321H, TP347H, λεπτό λεπτόκοκκο TP347HFG) και ούτω καθεξής.

    Προδιαγραφές σωλήνων Γ: Εξωτερική διάμετρος: Φ32 ~ Φ76

                                        Πάχος: 3.5 ~ 14mm

    Το Δ η μηχανή είναι εξοπλισμένο με τη γραμμή παραγωγής serpentuator

Ⅲ οι τεχνικές απαιτήσεις και οι κύριες τεχνικές προδιαγραφές:

  (Ⅰ) οι κύριες παράμετροι CNC της υδραυλικής πένσας ώθησης:

    Ένας σωλήνας έξω από τη διάμετρο: Φ32 ~ Φ76

    Πάχος Β: 3.5 ~ 14.0mm

    Ακτίνα κάμψεων Γ: 32 ~ R250

    Ακτίνα κάμψεων Δ: Όταν τ/Δ ≥ 0.1, Ρ/Δ = 1.2

    Κάμπτοντας γωνία Ε: Κάμπτοντας γωνία προϊόντων: 180 °

    Διαθέσιμη γωνία κάμψεων μηχανών Φ: 195 °

    Μηχανών Γ ακρίβειας κάμπτοντας γωνίας: ± 0.1 °

    Κάμπτοντας ταχύτητα Χ: 1 ~ 4rpm, επιστροφή 4rpm

    Διοχετεύω με σωλήνες το υλικό: χάλυβας άνθρακα, χαμηλός χάλυβας κραμάτων, ανθεκτικός στη θερμότητα χάλυβας κραμάτων, ανοξείδωτο

    Μήκος J του ενωμένου ευθύ σωλήνα: 30m ~ 90m

    Κ που ταΐζει: Ταΐζοντας CNC, τα οποία δίνουν τις κατευθύνσεις με τη βοήθεια CNC του συστήματος της κάμπτοντας μηχανής, που φορτώνει από τα ράφια πενσών στις συσκευές σίτισης. Μήκος σίτισης ενός χρόνου: το μέγιστο ≥ 20 μ (που χρησιμοποιεί την τροφή ροδών)

       μια ταχύτητα σίτισης: 40m/min ~ 0.5m/min διευθετήσιμα

       ακρίβεια τροφών β: ± 1mm/10m, μήκος τροφών NC ενός time> 19 μέτρα (το μήκος της ανοικτός-τροφής)

    Ελάχιστο ευθύ τμήμα Λ μεταξύ δύο παρακείμενων αγκώνων: 100mm

    Κάμπτοντας στιγμή Μ: 8t.m η μεγαλύτερη κάμπτοντας ικανότητα του σωλήνα πρέπει να πάρουν το μήκος σειρών σωλήνων 19m και να συμπληρώσουν συνολικά το μήκος των παραγόντων 90m .etc στην εκτίμηση.

    Κάμπτοντας μέθοδος Ν: κρύα ώθηση

         μια δύναμη τίτλων: 0 ~ 25t, είναι διευθετήσιμα στη διαφορετική κάμπτοντας γωνία και επιλεγμένα εκ των προτέρων για να συναντηθούν με τις διαφορετικές γωνίες ενός σωλήνα

         ωθώντας κτύπημα β: 700mm

         ο συμπληρωματικός σφιγκτήρας γ μπορεί να είναι φραγμός-ισόπεδος κανονισμός. Ο κάμπτοντας τρόπος μπορεί να διαιρεθεί σε δύο μισά για ολόκληρη την τελετή, η καθαρή εκκαθάριση δεν πρέπει να είναι λιγότερο από 80mm μετά από το χωρισμό. Η δομή κρεβατιών τόρνου μηχανών μπορεί να ικανοποιήσει τη διαδικασία serpentuator με περισσότερο από 180 ° ή εκροή διάφορες διαφορετικές γωνίες. Η απόσταση μεταξύ CNC της συσκευής σίτισης και του κέντρου της κάμψης του σωλήνα: ≤ 2.5 μέτρα.

     Σύστημα ελέγχου Ο: CNC

     Κάμπτοντας κατεύθυνση Π: στροφή που αφήνεται ή σωστή στροφή χωρίς τεχνητή εξωτερική δύναμη για να τελειώσει μια one-time κάμψη.

     Q ο έλεγχος του μηχανισμού κάμψεων:

          a. η πολυ-εγκιβωτίζοντας σειρά σωλήνων όλων των πληροφοριών σχεδίων θα μπορούσε να εισαχθεί: όπως η κάμπτοντας γωνία, ευθύ μήκος.

          b. όλη περιληφθείσα η δράση κάμπτοντας παραγωγή μπορεί να ελεγχθεί, συμπεριλαμβάνων κλωτσώ-μακριά, σίτιση, στερέωση, τρόπος, κάμψη, που ωθεί και ούτω καθεξής. όποιος μπόρεσε να συνδέσει ομαλά.

(Ⅱ) κριτήρια αξιολόγησης αγκώνων:

      Ένα roundness≤ 10%

                                         Dmax-Dmin

           Στρογγυλάδα = 2x - x100%

                                         Dmax + Dmin

         Όπου: Dmax - η μεγαλύτερη διάμετρος της κάμψης, χιλ.

                      Dmin - η μικρότερη διάμετρος στο εγκάρσιο επίπεδο Dmax χιλ.

      Β οποιοδήποτε σημείο της ελάχιστης διαμέτρου Dmin της κάμψης που υπολογίζεται από τον ακόλουθο τύπο:

       Dmin ≥ 0.895Dw +0.233 τ (πάχος τοίχων τ ελάχιστο του ευθύ σωλήνα, Dw- έξω από τη διάμετρο ονομαστικά του ευθύ σωλήνα)

      Το Γ Ρ = 1.2D κάμψη επιτρέπει στο λεπταίνοντας τμήμα τοίχων:

            Πλευρική επέκταση για να επιτρέψει: Sa ≥ S × (1-10%)

          Όπου: Πλευρικό πάχος τοίχων sa-αγκώνων

                       S- ευθεία ακτίνα σωλήνων πραγματικά

      Το Δ το σύστημα έχει μια περιεκτική λειτουργία αυτοδιάγνωσης ελαττωμάτων, η οποία θα μπορούσε να επιδείξει τον κώδικα ελαττωμάτων και τη θέση του ελέγχου του Ι/0 του PLC.

      Το Ε όλο το είδος κομματιού προς κατεργασία στην πλατφόρμα συσκευών έχει το κινεζικό λογότυπο ή το γραφικό λογότυπο:

      Το Φ ο εξοπλισμός πρέπει να χρησιμοποιηθεί σε δύο τρόπους λειτουργίας που μετατρέπονται το ένα μεταξύ του άλλου.

        ένας ημιαυτόματος: αυτός ο τρόπος λειτουργίας μπορεί να επιτύχει τη βαθμιαία λειτουργία αυτόματα.

        β με το χέρι: Κάθε δράση πρέπει να βασιστεί στο αντίστοιχο κουμπί.

     Το Γ η διαδικασία πρέπει να λάβει υπόψη την απαραίτητη ενδασφάλιση και την κοινή λειτουργία για να εξασφαλίσει ασφάλεια χειριστών και εξοπλισμού.

     Χ κύκλωμα που σχεδιάζεται πνευματικό από την πίεση 4Kg/cm2

     Ι Ρ = 40 ο σωλήνας serpentuator ~ 250 αυτόματα.

     Ο ωοειδής αγκώνας J, η εκλέπτυνση δεν πρέπει να είναι λιγότερο από τις ακόλουθες απαιτήσεις:



Σχετική ακτίνα κάμψεων	Ελλειπτικότητα	Μέγιστο ποσοστό εκλέπτυνσης
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
