Τόπος καταγωγής: | Κίνα |
Μάρκα: | TMB |
Πιστοποίηση: | CE/ISO |
Αριθμό μοντέλου: | WC67Y-250x7000 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Χρόνος παράδοσης: | 60 ημέρες |
Όροι πληρωμής: | T/T |
Δυνατότητα προσφοράς: | 10 Συνδυασμοί / Μήνας |
Υδραυλική δύναμη: | 500 ΤΟΝΟΙ | Εργασία Lebgth: | 14000 |
---|---|---|---|
Τύπος Woeking: | 2 εργαζόμενος από κοινού | Αρχή εργασίας: | CNC |
Υψηλό φως: | υδραυλική πλάκα κάμψης μηχάνημα,κάμπτοντας μηχανή μετάλλων φύλλων |

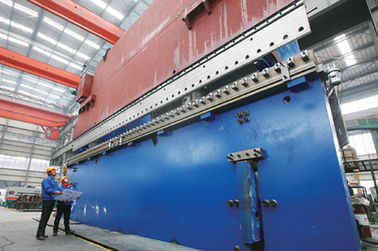

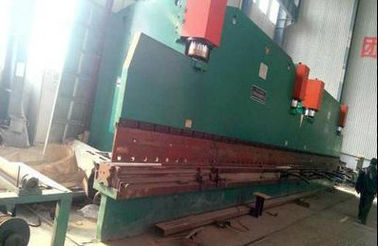

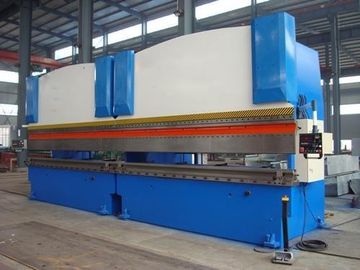

Υδραυλική κάμπτοντας μηχανή σωλήνων με 2 σύνολα συγχρονισμού που λειτουργεί μαζί CNC
Όταν θέλουμε να παραγάγουμε τον ελαφρύ πόλο, πρέπει να κάμψουμε το πιάτο χάλυβα από την κάμπτοντας μηχανή. χρησιμοποιούμε συχνά 2 σύνολα κάμπτοντας μηχανών για τον πολύ μακρύ ελαφρύ πόλο. Δύο μηχανές μπορούν εργαζόμενος μαζί από τον υδραυλικό και ηλεκτρικό έλεγχο συγχρονισμού.
Αυτός ο πρότυπος εξοπλισμός χρησιμοποιείται κυρίως για την κάμψη των υλικών μετάλλων, επιλογή της κατάλληλης φόρμας, μπορεί να καμφθεί στις διάφορες μορφές. Αυτός ο εξοπλισμός είναι υδραυλικός έλεγχος, η φόρμα είναι up/down από τον κύλινδρο.
Ο μηχανικός φραγμός και ο πίσω μετρητής είναι εξοπλισμένοι με ένα αντίθετο κτύπημα, εύχρηστος, διαισθητικό. Οι κύριες λειτουργίες μηχανών όπως: γρήγορος κάτω, επιβράδυνση, πίεση κρατά, γρήγορη επιστροφή κ.λπ., πρέπει να είναι κατάλληλη και αξιόπιστη εργασία.
Ο υδραυλικός συγχρονισμός της μηχανής είναι πολύ καλός, έτσι η ακρίβεια εργασίας και η επανάληψη της ακρίβειας προσδιορισμού θέσης είναι υψηλές, η ανώτερη φόρμα έχει έναν μηχανισμό ακριβούς καθορισμού, και μπορεί να ρυθμίσει τη θέση ύψους κάθε μέρους της φόρμας, ώστε να εξασφαλιστεί ότι η κάμπτοντας εργασία, ένα ομοιόμορφο χάσμα μεταξύ των ανώτερων και χαμηλότερων φορμών, για να βελτιώσει την ακρίβεια κάμπτοντας γωνίας.
Τεχνικές παράμετροι
Πρότυπο |
Πίεση KN |
Μήκος πιάτων χιλ. |
Στήλη Απόσταση χιλ. |
Λαιμός Βάθος λ. |
Φωτογραφική διαφάνεια Κτύπημα χιλ. |
Δύναμη μηχανών KW |
WC67Y40/2200 |
400 |
2200 |
1700 |
200 |
100 |
4 |
WC67Y40/2500 |
400 |
2500 |
1900 |
200 |
100 |
4 |
WC67Y50/2500 |
500 |
2500 |
1900 |
250 |
100 |
4 |
WC67Y50/3200 |
500 |
3200 |
2500 |
250 |
100 |
4 |
WC67Y63/2500 |
630 |
2500 |
1900 |
250 |
120 |
5.5 |
WC67Y63/3200 |
630 |
3200 |
2500 |
250 |
120 |
5.5 |
WC67Y80/3200 |
800 |
3200 |
2500 |
250 |
120 |
5.5 |
WC67Y80/4000 |
800 |
4000 |
3000 |
250 |
120 |
5.5 |
WC67Y100/2500 |
1000 |
2500 |
1900 |
320 |
120 |
7.5 |
WC67Y100/3200 |
1000 |
3200 |
2500 |
320 |
120 |
7.5 |
WC67Y100/4000 |
1000 |
4000 |
3000 |
320 |
120 |
7.5 |
WC67Y100/5000 |
1000 |
5000 |
4000 |
320 |
120 |
7.5 |
WC67Y125/2500 |
1250 |
2500 |
1900 |
320 |
120 |
7.5 |
WC67Y125/3200 |
1250 |
3200 |
2500 |
320 |
120 |
7.5 |
WC67Y125/4000 |
1250 |
4000 |
3000 |
320 |
120 |
7.5 |
WC67Y125/5000 |
1250 |
5000 |
4000 |
320 |
120 |
7.5 |
WC67Y160/3200 |
1600 |
3200 |
2500 |
320 |
200 |
11 |
WC67Y160/4000 |
1600 |
4000 |
3000 |
320 |
200 |
11 |
WC67Y160/5000 |
1600 |
5000 |
4000 |
320 |
200 |
15 |
WC67Y160/6000 |
1600 |
6000 |
4800 |
320 |
200 |
15 |
WC67Y200/3200 |
2000 |
3200 |
2600 |
320 |
200 |
15 |
WC67Y200/4000 |
2000 |
4000 |
3100 |
320 |
200 |
15 |
WC67Y200/5000 |
2000 |
5000 |
4000 |
320 |
200 |
15 |
WC67Y200/6000 |
2000 |
6000 |
4800 |
320 |
200 |
15 |
WC67Y250/3200 |
2500 |
3200 |
2600 |
400 |
250 |
18.5 |
WC67Y250/4000 |
2500 |
4000 |
3200 |
400 |
250 |
18.5 |
WC67Y250/5000 |
2500 |
5000 |
4000 |
400 |
250 |
18.5 |
WC67Y300/4000 |
3000 |
4000 |
3300 |
400 |
250 |
22 |
WC67Y300/5000 |
3000 |
5000 |
4000 |
400 |
250 |
22 |
WC67Y300/6000 |
3000 |
6000 |
5800 |
400 |
250 |
22 |
WC67Y400/5000 |
4000 |
5000 |
4000 |
400 |
250 |
30 |
WC67Y400/6000 |
4000 |
6000 |
4800 |
400 |
250 |
30 |
WC67Y500/6000 |
5000 |
6000 |
4800 |
400 |
300 |
37 |
WC67Y600/7000 |
6000 |
6000 |
5600 |
400 |
300 |
45 |
WC67Y700/7000 |
7000 |
7000 |
5600 |
400 |
300 |
45 |
Κύρια δομή
Αυτός ο εξοπλισμός αποτελείται από τα ακόλουθα συστατικά: το υδραυλικό σύστημα, το κρεβάτι, οι ολισθαίνοντες ρυθμιστές, ο πίσω μηχανικός τροφοδότης φραγμών, το προηγούμενο κρεβάτι κυλίνδρων υποστήριξης ηλεκτρικού, κ.λπ., αποτελούνται από την αριστερή στήλη, σωστή στήλη, αντλία πετρελαίου και ο εργάζομαι-πίνακας, ο κύλινδρος καθορίζεται στη στήλη. Ένας μηχανικός φραγμός ήταν στον κύλινδρο, η κινούμενη απόσταση φραγμών ήταν επίδειξη από το μετρητή αριθμού thec. Ο προηγούμενος κύλινδρος μπορεί να υποστηρίξει το πιάτο χάλυβα, να σταματήσει τη συσκευή που καθορίζεται στην πλάτη, να σκοντάψει την απόσταση επιδεικνύεται από το μετρητή. Η ανώτερη φόρμα μπορεί να είναι ρυθμίζει πάνω-κάτω για να εξασφαλίσει ένα ομοιόμορφο χάσμα μεταξύ των ανώτερων και χαμηλότερων φορμών, για να βελτιώσει την ακρίβεια κάμπτοντας γωνίας. Η κύρια λειτουργία ελέγχου: συνεχές κτύπημα, ενιαίο κτύπημα, που μετρά την απόσταση, διακόπτης ποδιών, self-locking λειτουργίες σε ίντσες.
Υδραυλικό σύστημα
Υδραυλικό σύστημα που αποτελείται από την αντλία εργαλείων, βαλβίδα, τμήματα σωλήνων και ούτω καθεξής. Η υδραυλική βαλβίδα υιοθετεί τη σειρά βαλβίδων σύνθεσης, σταθερός σωλήνωση επάνω μυελώδης, διατηρεί και διόρθωση κατάλληλη. Υδραυλική σωλήνωση πρέπει να κάνει το όξινος-πλύσιμο, κατόπιν για να εγκαταστήσει.
Ηλεκτρικό σύστημα
Το ηλεκτρικό σύστημα συσκευών που αποτελείται από το ηλεκτρικό παράθυρο, ενεργοποιεί τον πίνακα, κουμπί λαβής.
Η κύρια προδιαγραφή
Η τάση εργασίας συστημάτων είναι 400V 50Hz
Η θερμοκρασία περιβάλλοντος είναι -5℃~45℃
Διαφορετική προστασία
Κάθε μηχανή με το διακόπτη για να κάνει την τρέχουσα σύντομη προστασία
Κάθε μηχανή με το θερμικό ηλεκτρονόμο για να κάνει την προστασία φορτίων
Υδραυλικής αντλίας που τοποθετεί αιχμή και που επαναρυθμίζεται σε όλων με πάνω-κάτω τις αλλαγές ορίου για να κάνει την προστασία ορίου
Ο κύριος διακόπτης ηλεκτρικής δύναμης με την απελευθέρωση διακλαδώσεων το κουμπί, ενεργοποιεί τον πίνακα και το κουμπί λαβής όλοι με «επειγουσών στάσεων» στη μακρινή κύρια ηλεκτρική δύναμη περικοπών.
Εκτελεστικά πρότυπα της συσκευής
Α. GB/T14349-1993
Β. GB17210-7
Γ. JB/T14349-1992
Δ. GB8768-83
Τρέχοντα πρότυπα Ε. GB5226.1-2002 Native του ηλεκτρικού ελέγχου της συσκευής.
Κύριοι συστατικοί κατασκευαστές
Όνομα συστατικών |
Προδιαγραφή |
||||
Ρουλεμάν |
Τύπος |
Self-aligning ρουλεμάν διπλός-σειρών |
|||
Κατασκευαστής |
Φέροντα ομάδα/Wafang Luoyang φέρουσα ομάδα |
||||
Σκληρότητα |
HB220-260 HRC45-50 |
||||
Κατασκευαστής |
Σίδηρος του Ναντζίνγκ και ομάδα χάλυβα Co. σφυρηλατημένων κομματιών χάλυβα Huaxiang, ΕΠΕ |
||||
Πίνακας βάσεων δευτερεύοντα υποστηρίγματα |
Υλικό |
Q235A |
|||
Τέχνες προϊόντων |
Ενωμένη στενά δομή, χειρισμός πίεσης, cnc μηχανή τρυπήματος και άλεσης |
||||
Κατασκευαστής |
Κυλώντας μηχανή Wuxiyijie Παραγωγή της Co., ΕΠΕ |
||||
Κιβώτιο εργαλείων |
Τύπος |
Κυλινδρικός μειωτής εργαλείων |
|||
κατασκευαστής |
Jiangsu Guomao, Jiangsu Taixing |
||||
Κύρια μηχανή |
Τύπος |
Σειρά Υ |
|||
Κατασκευαστής |
Wuxi Hongtai που ανυψώνει τη μηχανή |
||||
Ηλεκτρικό σύστημα |
Κύρια ηλεκτρικά συστατικά |
Siemens |
|||
Αισθητήρας μετατοπίσεων |
Co. τεχνολογίας υφασμάτων Wuxi, ΕΠΕ |
||||
Υδραυλικός σύστημα |
Υδραυλική αντλία |
Τύπος |
Αντλία εργαλείων |
||
Κατασκευαστής |
Hefei Changyuan |
||||
βαλβίδα |
Ταϊβάν UOSHEN |
||||
Κύριο πετρέλαιο αντλία |
Ράβδος του /piston κυλίνδρων |
45# χάλυβας, επεξεργασία HRC 48-50 heatment |
|||
Κατασκευαστής |
Jiangsu Jiujiu/Jiangsu Sangpu |
||||
Κύριες σφραγίδες αντλιών πετρελαίου |
Σειρά Yx |
||||
Κατασκευαστής |
Ταϊβάν Ding Zing |
Σειρά και συσκευασία ανεφοδιασμού
Α. μέλος του σώματος: κύρια δομή κρεβατιών, συσκευή και έτσι on.6 κύριων μηχανών, σειρά ανεφοδιασμού και συσκευασία
Β. υδραυλικό σύστημα.
Γ. ηλεκτρικό σύστημα ελέγχου (ηλεκτρικό ντουλάπι, κουμπί λαβής και ούτω καθεξής).
Δ. συστατικά σχετικά με τη συνολική συσκευή: προηγούμενος κύλινδρος κ.λπ. υποστήριξης.
Ε. τα τεχνικά αρχεία παρέχουν από τη μηχανή:
a. Εγκαταστήστε το σχέδιο, ηλεκτρονικό σχέδιο, αναφορά, πιστοποιητικό, κατάλογος φόρτωσης εμπορευματοκιβωτίων.
b. Επιθεώρηση του υλικού, έκθεση της θερμικής επεξεργασίας, υλική δοκιμή μηχανών και ούτω καθεξής.
Μερικοί που επισκευάζονται του αγοραστή
Η εγκατάσταση συσκευών, σωλήνας που βάζει, καλωδίωσης, και άλλου εργασία (περιλάβετε το ίδρυμα που ενσωματώνεται
τα μέρη, αφετέρου εμποτίζοντας) πρέπει τελειωμένος επιτόπου του αγοραστή.
Β. Planking και εγκαθιστά το φράκτη ασφαλείας arround η συσκευή.
Γ. να στηρίξει τα συστατικά και άλλα απαραίτητα μέρη.
Δ. το έλαιο λίπανσης, το λίπος λίπανσης και έτσι άλλα συμπαθούν πριν.
Ε. εισαγωγή δύναμης ανεφοδιασμού 380V/50HZ στη διεπαφή κύριας δύναμης του ηλεκτρικού κιβωτίου συσκευών.
Φ. κανονίστε τον εργαζόμενο για να κάνετε μερικοί που εκπαιδεύουν επιτόπου του πωλητή.
Επιθεώρηση και εξουσιοδότηση
Η διάρκεια της εξουσιοδότησης της μηχανής είναι 12 μήνες (εκτός από οποιαδήποτε αναλώσιμα μέρη και εργαλεία εργασίας) από την ημερομηνία του πιστοποιητικού των αγαθών παραδίδει, εκτός από οποιαδήποτε λειτουργία δεσποινίδας της τεχνητής άγνοιας. Ο πωλητής είναι αρμόδιος για την τακτοποίηση και τη συμπεριφορά όλων των δαπανών και των δαπανών σχετικών με τις δαπάνες για την εργασία και των υλικών που προκαλούνται από ελαττωματικό που σχεδιάζεται του machineryand/or τη φτωχή εργασία εντός της περιόδου εξουσιοδότησης (επισκευή, που στέλνει τα νέα μέρη, κ.λπ.)
Σε περίπτωση ότι ο αγοραστής ανακαλύπτει οποιεσδήποτε ατέλεια ή/και αποτυχία των αγαθών, ο αγοραστής θα ειδοποιήσει theseller για τέτοιες ατέλεια ή/και αποτυχία με fax ή ηλεκτρονικό ταχυδρομείο. Ο πωλητής θα επισκευάσει ή θα αντικαταστήσει τα ελαττωματικά αγαθά με τη νέα αυτό της καλής ποιότητας μέσα σε 01 εβδομάδα μετά από την παραλαβή της ειδοποίησης του αγοραστή. Κατά τη διάρκεια της εγγυητικής περιόδου, εάν η διακοπή βρίσκεται για να οφείλεται στο σχεδιασμό ή/και την κατασκευή του προϊόντος τον πωλητή παρεχόμενο εν τω παρόντι, ο πωλητής θα είναι αρμόδιος για να προτείνει μια λύση για τη διακοπή αφότου επιθεωρούν οι τεχνικοί του πωλητή και επιβεβαιώνουν τις αντίστοιχες εικόνες και τις γραπτές ενδείξεις που πρέπει να παρασχεθούν από τον αγοραστή. Ο πωλητής θα αποστείλει τους μηχανικούς υπηρεσίας του για να παρέχει την υπερπόντια επιτόπια υπηρεσία σύμφωνα με το αίτημα του αγοραστή. Ο πωλητής θα καλύψει τις σχετικές εσωτερικές δαπάνες μεταφορών, θα αντέξει τις αμοιβές των μηχανικών υπηρεσίας του κατά τη διάρκεια της περιόδου υπηρεσιών και θα παράσχει το μετ'επιστροφής εισιτήριο. Εντούτοις, ο αγοραστής θα βοηθήσει τους μηχανικούς υπηρεσίας του πωλητή για να εφαρμόσει τη θεώρηση και να είναι αρμόδιος για να αντέξει τις τοπικές δαπάνες τους πινάκων, στέγασης και μεταφορών κατά τη διάρκεια της περιόδου υπηρεσιών, καθώς επίσης και να τις παρέχει η υπηρεσία διερμηνείας αναλόγως.
Εάν οποιαδήποτε διακοπή που προκλήθηκε εκτός από το σχεδιασμό ή/και την κατασκευή του προϊόντος τον πωλητή επέτρεψε εν τω παρόντι, κατόπην του αιτήματος του αγοραστή την υπερπόντια επιτόπια υπηρεσία του πωλητή για τα πωλημένα προϊόντα, ο αγοραστής θα αντέξει τις ακόλουθα (συμπεριλαμβάνων αλλά μην περιορισμένος) δαπάνες και τα στοιχεία του παθητικού: ευθύνη να βοηθηθεί ο μηχανικός υπηρεσίας του πωλητή για να εφαρμόσει τη θεώρηση στη χώρα ή την περιοχή υπηρεσιών και να καλύψει τις σχετικές αμοιβές θεωρήσεων, που αντέχουν τις αμοιβές των μηχανικών υπηρεσίας του πωλητή κατά τη διάρκεια της περιόδου υπηρεσιών (κανονικά 70USD/day), παρέχοντας το μετ'επιστροφής εισιτήριο, που καλύπτει τις τοπικές δαπάνες πινάκων, στέγασης και μεταφορών των μηχανικών υπηρεσίας κατά τη διάρκεια της περιόδου υπηρεσιών, καθώς επίσης και της υπηρεσίας διερμηνείας για το μηχανικό υπηρεσίας.
