Τόπος καταγωγής: | Κίνα Jiangsu |
Μάρκα: | Hengyang |
Πιστοποίηση: | ISO9001-2000 |
Αριθμό μοντέλου: | MC350D |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Συσκευασία λεπτομέρειες: | σύμφωνα με τα αιτήματα των πελατών |
Χρόνος παράδοσης: | 60 ημέρες |
Όροι πληρωμής: | 30%advanced πληρωμή από TT, 70% πριν από την αποστολή |
Δυνατότητα προσφοράς: | 20 το μήνα |
Υψηλό φως: | ημι αυτόματη τέμνουσα μηχανή,τέμνων εξοπλισμός σωλήνων |
---|

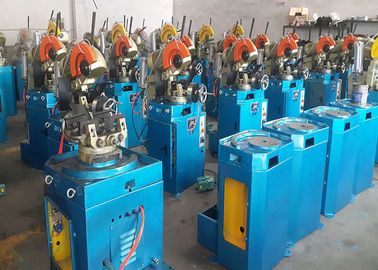

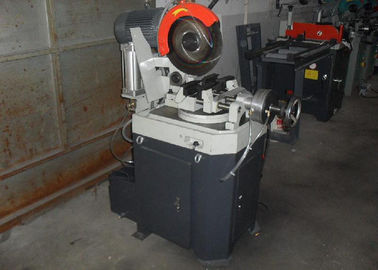

Η εγκύκλιος είδε στο σωλήνα τη υψηλή ταχύτητα τεμνουσών μηχανών για το σωλήνα χάλυβα άνθρακα
Γρήγορες λεπτομέρειες
Όρος: Νέα θέση προέλευσης: Jiangsu Κίνα
Πρότυπος αριθμός: MC350D τύπος μηχανών: Τέμνουσα μηχανή σωλήνων και σωλήνων
Πρώτη ύλη: Δύναμη σωλήνων: Υδραυλικός
Πιστοποίηση: CE&ISO σύστημα ψύξης: υδρόψυξη
Επισκόπηση μηχανών:
MC350D η τέμνουσα μηχανή σωλήνων μετάλλων, βασισμένη στην εισαγωγή της ξένης προηγμένης τεχνολογίας, καινοτόμο και αναπτύσσει μια υδραυλική αυτόματη πριονίζοντας μηχανή, η απόδοση των προϊόντων τους φθάνει στο προηγμένο επίπεδο, να πριονίσουν οι διάφορες τμηματικές μορφές μπορούν να είναι συνηθισμένος χάλυβας, το ανοξείδωτο, ο χαλκός, το αργίλιο και άλλα σχεδιαγράμματα μετάλλων, ειδικά που πριονίζουν το διάφορο σωλήνα είναι ιδανικοί. Η μηχανή χρησιμοποιεί τον υδραυλικό έλεγχο, κατά πριονίζοντας χωρίς τεχνητή σίτιση, απαλλάσσοντας, η στερέωση κομματιών προς κατεργασία της, απελευθέρωση, τροφή, αποσύρει αυτόματα από τον υδραυλικό έλεγχο, η ακρίβεια κατεργασίας, υψηλή αποδοτικότητα, κατάλληλη για τη μακροπρόθεσμη συνεχή λειτουργία.
Τέμνουσα ποσότητα:
Η μηχανή είναι εξοπλισμένη με την κοπή του αριθμού μετρητών ένα (στον κύριο πίνακα ελέγχου), ο σχεδιασμένος αριθμός κομματιών προς κατεργασία που πριονίζουν την εισαγωγή αντίθετη, το πραγματικό ποσό κοπής θα επιδειχθεί σε έναν μετρητή μικρών οθονών, όταν θα σταματήσει αυτόματα πραγματικό να πριονίσει αριθμού σύμφωνο με τον προετοιμασμένο αριθμό, η μηχανή, που κόβει τον αριθμό του πραγματικού μετρητή επαναρυθμίζεται αυτόματα σε μηδέν.
Τεχνικές παράμετροι
1 κόβοντας μηχανή |
YD112M-4/2 3.3/4.0kw |
2 τάση |
380V 50HZ (γραμμή 110V50HZ ελέγχου) |
3 μηχανή υδραντλιών |
40W |
4 εφαρμόσιμο πριόνι |
Ф≤400 άντεξε την τρύπα 2-Ф11×63 καρφιτσών Ф32 |
5 πίεση εργασίας |
5.5MPa |
6 άνοιγμα του σφιγκτήρα |
140mm |
7 μηχανή αντλιών πετρελαίου |
Y90l-4 1.5Kw |
8 Vane αντλία |
Vpv1-20-55 |
Εισαγωγή διαμόρφωσης:
Ηλεκτρονικά μέρη ελέγχου: FR.L και η βαλβίδα σωληνοειδών εισάγεται από τον αέρα TAC Ταϊβάν Βαλβίδα: Η Ταϊβάν εισήγαγε υδραυλικό Asada
Επαφέας εναλλασσόμενου ρεύματος: Νοτιοκορεατικό εισαγόμενο Shilin Το κουμπί στάσεων και το κουμπί έναρξης είναι: Ταϊβάν Tiandi Άλλα ηλεκτρικά εξαρτήματα: Chint.
Ράγα: Ταϊβάν Shangyin.
Εγκατάσταση και ανάθεση
1, η μηχανή πρέπει να τοποθετηθεί στο έδαφος επιπέδων, τέσσερα πόδια με τα μπουλόνια για να το εξασφαλίσει.
2, γραμμή έχουν συγκεντρωθεί μέσα στη διόρθωση μηχανών, και τη δύναμη (380V 50Hz, τριφασικό τρέχον σύστημα τέσσερα) που συνδέεται, ενώ η μηχανή πρέπει να στηριχτεί για να εξασφαλίσει ασφάλεια.
3, επιβεβαιώνουν την οδήγηση: τα φω'τα αναμμένα, κατόπιν ο πόλος-μεταβαλλόμενος διακόπτης ανοίγονται (θέστε «τη θέση 1» ή «2»), κατόπιν πιέζουν την κατεύθυνση περιστροφής μηχανών διακοπτών ποδιών ανάλογα με την κατεύθυνση της περιστροφής αξόνων και καλύπτουν τα βέλη συνεπή, εάν αντιστρέφετε την ανταλλαγή οποιαδήποτε διφασική φάση ηλεκτροφόρων καλωδίων
Οδηγίες λειτουργίας
1. Εγκατάσταση πριονιών
Ανάλογα με το μέγεθος του υλικού που πριονίζεται, επιλέξτε το κατάλληλους πάχος, τη διάμετρο και τον αριθμό λεπίδων δοντιών. Μετά από τη λεπίδα πριονιών που επιλέγεται σύμφωνα με τα ακόλουθα βήματα για να εγκαταστήσει τη μηχανή
(1) ο διακόπτης δύναμης τίθεται ΜΑΚΡΙΑ.
(2) ανοίξτε την κάλυψη ασφάλειας λεπίδων.
(3) η κάλυψη λεπίδων μαχαιριών που αφαιρούνται, και η φλάντζα αξόνων, και μια κάλυψη λεπίδων μαχαιριών με ένα καθαρό ύφασμα να μην αφήσουν οποιεσδήποτε αρχειοθετήσεις άμμου ή σιδήρου.
(4) τοποθετημένος στη λεπίδα, το δόντι τα βέλη μπροστινής κάλυψης στην ίδια κατεύθυνση με το μαχαίρι, βάζουν το μαχαίρι στην κάλυψη, σφίγγει τις βίδες, πριν από εντελώς να κλειδώσει τη λεπίδα για να τραβήξει τη λεπίδα γυρίζοντας στην αντίθετη κατεύθυνση, έτσι ώστε το μαχαίρι κάλυψης προσώπου καρφιτσών στενά που η πίεση στην τρύπα καρφιτσών λεπίδων, κατόπιν σφίγγει τις βίδες σταθερά.
(5) κάλυψη οι ράγες φρουράς ασφάλειας λεπίδων, πλήρης εγκατάσταση λεπίδων. Για να αφαιρέσουν, ενάντια στα ανωτέρω βήματα.
2. Ρύθμιση βάθους κτυπήματος τροφών
Το διευθετήσιμο καρύδι ορίου, γυρίζει έπειτα το κλειστό σημείο βαλβίδων ελέγχου (αντίθετο προς τη φορά των δεικτών του ρολογιού) έτσι ώστε το κεφάλι φορτίων αργά κάτω μέχρι τη λεπίδα μπορεί να κόψει το κομμάτι προς κατεργασία που κόβεται επάνω, έτσι ώστε η ρύθμιση ΚΑΠ λεπίδων είναι αποκομμένη από το κομμάτι προς κατεργασία για 10mm ή έτσι.
3.Saw ταχύτητα λεπίδων:
Γενικά επιλεγμένη μέταλλο ταχύτητα ήπιου χάλυβα στερεές ράβδοι, ανοξείδωτο και άλλος προαιρετικός χαμηλός. (Σημείωση: Μετά από τη θερμική επεξεργασία των υλικών ή του χάλυβα η σκληρότητα HRC13 περισσότερο, είμαι μη διαθέσιμο μεγάλο hacksaw στο πριόνι, διαφορετικά κονταίνει τη ζωή λεπίδων.)
4. Ο κύριος σφιγκτήρας και ρυθμίζει τους σφιγκτήρες τροφών (δείτε το σχέδιο περιλήψεων και η επιτροπή ελέγχει τις οδηγίες)
αρχές (1) ρύθμισης:
Το Α, εσείς μπορεί πραγματικά να στερεώσει το κομμάτι προς κατεργασία.
Το Β, εξασφαλίζει ομαλή σίτιση, μη σκληρή έλξη ή κολλημένος, δεν έχει επιπτώσεις στην ανοχή μήκους μετά από να κόψει το τελειωμένο κομμάτι προς κατεργασία.
(2) βήματα ρύθμισης:
Το Α, προσπαθεί να ανοίξει τον αρχικό σφιγκτήρα, το σφιγκτήρα ανοίγουν στην τροφή.
Το Β, ενεργοποιεί με το χέρι τον κύριο πίνακα ελέγχου θα χαρακτηρίσει το σταθμό σίτισης στο μέτωπο του κύριου σφιγκτήρα.
Το Γ, στερεώνει το κομμάτι προς κατεργασία που τοποθετείται στη μέση.
Το Δ, περιστροφή της ρόδας χεριών στερεώνει το κομμάτι προς κατεργασία στον κύριους θάνατο φακέλλων, τη ρόδα χεριών και έπειτα την πλάτη 34mm περιστροφής.
Το Ε, γυρίζει το εξόγκωμα στη χειρωνακτική λειτουργία στον κύριο πίνακα ελέγχου που βλέπει εάν η δεξαμενή καυσίμων στον κύριο φάκελλο κάνει τη στερέωση κομματιών προς κατεργασία, κόβοντας τη μέση σε κανέναν κίνδυνο και βλάπτει την περιστροφική μετακίνηση κομματιών προς κατεργασία της λεπίδας.
Το Φ, μετά από την κύρια ρύθμιση σφιγκτηρών, ρυθμίζει τους σφιγκτήρες τροφών, η μέθοδος ρύθμισης για να ρυθμίσει τον κύριο φάκελλο κατά προσέγγιση το ίδιο πράγμα, αλλά πληρώνει τη ειδική προσοχή εκτός από τη διευθετήσιμη ρόδα χεριών, περισσότερο μπορείτε να ρυθμίσετε τους φραγμούς σφιγκτηρών καθισμάτων γύρω. Αλλά οι λαβίδες σίτισης στον ίδιο φάκελλο πρέπει να είναι ευθείες με το Λόρδο.
Τα Γ, μετά από ρυθμίζουν με το χέρι το εξόγκωμα για να απελευθερώσουν τον κύριο φάκελλο. Θα σταλεί στο σφιγκτήρα κυλίνδρων εξογκωμάτων συνδετήρων συνδετήρων σίτισης που το κομμάτι προς κατεργασία στο χέρι ανατροφοδοτεί το κουμπί πιέζεται, η άμεση υποχώρηση σταθμών τροφών. Σε αυτό το σημείο το υλικό σημειώσεων (κομμάτι προς κατεργασία) είναι ο κύριος σφιγκτήρας συγκρούεται, σημαίνει εάν δεν υπάρχει κανένα αγαθό συντονίζει στη γραμμή, πρέπει αναδιαρρυθμισμένος. Εάν σημαίνει το υλικό πριν και μετά από την ομαλή ρύθμιση παράδοσης έχει ολοκληρωθεί.
5. Ρύθμιση ταχύτητας τροφών
Στο οπίσθιο τμήμα της τροφής το κεφάλι κυλίνδρων έχει μια βαλβίδα ρύθμισης ροής, περιστρέφεται το εξόγκωμα για να ρυθμίσει την ταχύτητα τροφών handpiece. Ρύθμιση ταχύτητας τροφών ανάλογα με την εμπειρία, όχι πάρα πολύ γρήγορα και τα προκύπτοντα κομμένα οδοντωτά δόντια συντριμμιών κατάρρευσης, αλλά και την όχι πάρα πολύ αργή και αμβλιά λεπίδα πριονιών. Παραδείγματος χάριν οι ακρωτηριασμένοι φραγμοί ήπιου χάλυβα διαμέτρων 25mm για περίπου 2-8 δευτερόλεπτα, σύμφωνα με το Lee που κόβεται οδοντωτά ή αμβλύ μπορούν να είναι.
6. Τέμνουσα ρύθμιση μήκους (κάθε μήκος τροφών)
Η σίτιση της αξίας αναφοράς μηχανών είναι το μήκος του σταθμού σίτισης που το επόμενο βήμα είναι να ρυθμιστεί η κλίμακα:
οι σταθμοί (1) σίτισης θα κινηθούν προς την πρώτη γραμμή
(2) μετά από να ταΐσει την απελευθέρωση πωμάτων προσδιορισμού θέσης βιδών
(3) με το χειρωνακτικό φραγμό μετάδοσης και τις στάσεις δεικτών που παρουσιάζονται οπτικά δίπλα στο μέγεθος κλίμακας
(4) μετά από να βρεί το μήκος της αξίας για να τεθεί, πώμα βιδών κλειδώματος
(5) μετά από τα μπροστινά και πίσω κομμάτια το πώμα και οι απομονωτές πωμάτων μπορούν να καθορίσουν με ακρίβεια τη συνδυασμένη επεξεργασία τροφών, προκειμένου να διευκολυνθεί το μικροσκοπικό μέγεθος που χρησιμοποιείται (μετά από να ταΐσει για να περιορίσει τον απομονωτή η ράβδος, που πιέζεται συνήθως στο 1315mm είναι κατάλληλη. Διαφορετικά, ο απομονωτής δεν μπορεί να αντέξει οικονομικά τα αποτελέσματα ή φθαρτός)
(6) και ως μήκος λιγότερο από η τροφή, επιλέγει τη δεύτερη ή τρίτη τροφή, δηλ. το μήκος ή το × 3 × 2 φορές.
7. Το πρώτο μαχαίρι (sprue) που πριονίζει
Με την ολοκλήρωση των ανωτέρω βημάτων για να ρυθμίσει το σώμα τροφών στο μέτωπο. Ο κύριος πίνακας ελέγχου θα σχηματίσει την αυτόματη θέση, η κοπή του υλικού έτσι ώστε το υλικό τοποθετείται στη μέση του κεφαλιού σφιγκτηρών άντεξε την εφαπτομένη λεπίδων του για 15mm (τα κύρια διμερή σαγόνια στερέωσης μπορούν) και πιέζει έπειτα το κουμπί στον κύριο πίνακα ελέγχου, η μηχανή που είναι ημιαυτόματη αρχισμένη να πριονίσει. (Σημείωση: Εάν υπάρχει οποιοσδήποτε κοπή ομαλά ή ασυνήθιστος, ο διαφορετικός ήχος, πιέζει γρήγορα τον κύριο πίνακα ελέγχου του υδραυλικού κουμπιού στάσεων έκτακτης ανάγκης, η μηχανή θα σταματήσει αμέσως το κεφάλι δράσης πίσω στο ανώτερο όριο του κομματιού προς κατεργασία στερεώνεται στενά για να αποτρέψει. Η έλξη και το κομμάτι προς κατεργασία πριονιών είναι επικίνδυνες.)
8. Αυτόματος τέμνων κύκλος
Όταν τα πρώτα 7 βήματα ομαλά, σύμφωνα με τον κύριο πίνακα ελέγχου, αυτόματο κουμπί, η μηχανή που άρχισε να πριονίσει → → → σίτισης να πριονίσει, την αυτόματη λειτουργία κύκλων κ.λπ. Κατά να εκτελέσει την εργασία αυτόματα, η προσοχή πρέπει πρώτα να κυριαρχήσει το εξόγκωμα πινάκων ελέγχου στο 15ο πηγαίνει «να τρέξει» τη θέση, έτσι ώστε όταν ανιχνεύουν οι υλικές ανεπάρκειες κομματιών προς κατεργασία στην αποστολή ενός διακόπτη εγγύτητας ορίου την έλλειψη χειροποίητων αντικειμένων και αυτόματα διακομμένος. Στο τέλος κερδίστε μετά από να σταματήσει το υλικό, επαν-εκτελεί την εργασία για τα νέα 8 βήματα, αυτόματη να πριονίσει κύκλων δράση.
9. Τέμνουσα ποσότητα:
Η μηχανή είναι εξοπλισμένη με την κοπή του αριθμού μετρητών ένα (στον κύριο πίνακα ελέγχου), ο σχεδιασμένος αριθμός κομματιών προς κατεργασία που πριονίζουν την εισαγωγή αντίθετη, το πραγματικό ποσό κοπής θα επιδειχθεί σε έναν μετρητή μικρών οθονών, όταν θα σταματήσει αυτόματα πραγματικό να πριονίσει αριθμού σύμφωνο με τον προετοιμασμένο αριθμό, η μηχανή, που κόβει τον αριθμό του πραγματικού μετρητή επαναρυθμίζεται αυτόματα σε μηδέν.
